性能參數
| 觸點形式 | 1A |
| 觸點材料 | AgSno2 |
| 最大額定切換電流 | 40A |
| 最大切換電壓 | 27VDC |
| 額定負載(阻性) | 1A:40A 13.5VDC 20A 27VDC |
| 絕緣電阻 | 100MΩ |
| 介質耐壓(線圈觸點間) | 500VAC |
| 環境溫度 | -40°C~+85°C |
| 動作時間 | 10ms/10ms |
| 機械壽命 | 1 X106 |
| 電氣壽命 （min） | 1 X105 |
| 引出端形式 | Terminal |
線圈參數
| 標準型 | Normal voltage (VDC) | Pick-up voltage (VDC) | Drop-out voltage (VDC) | Coil resistace (Q±10%) | Parallel resistance (Q±5%) | Equivalent resistance (Q±10%) | Power consumption (W) | Max.allowable overdrive voltage1) (VDC) | |
| 20 °C | 85 °C | ||||||||
| 12 | 8.4 | 1.2 | 90 | - | - | 1.6 | 20.2 | 15.7 | |
| 12 | 8.4 | 1.2 | 80 | 680 | 79.5 | 1.8 | 20.2 | 15.7 | |
| 24 | 16.8 | 2.4 | 360 | - | - | 1.6 | 40.5 | 31.5 | |
| 24 | 16.8 | 2.4 | 320 | 2700 | 317.6 | 1.8 | 40.5 | 31.5 | |

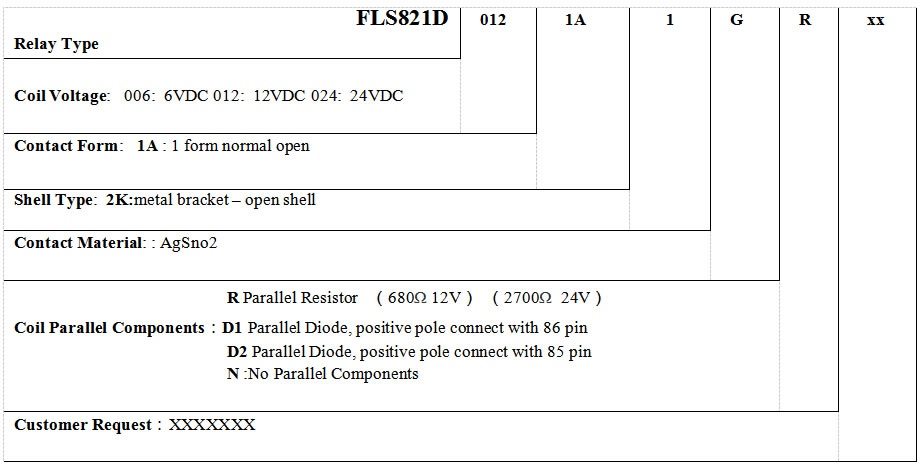

訂貨指南

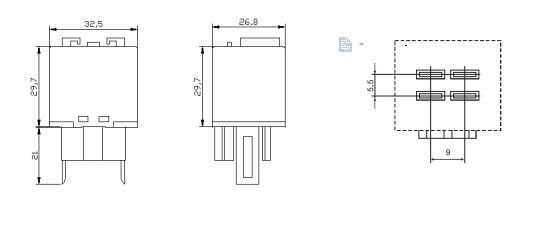

外部尺寸
注解：（1）在概述維數顯示的沒有容差的情況下： 分級顯示dimension≤1mm，容差應該是±0.2mm;
概述dimension>1mm and≤5mm，容差應該是±0.3mm; 概述dimension>5mm，
容差應該是±0.4mm。
